Контроллер идентификации оси транспортного средства

В качестве вспомогательного компонента системы взвешивания, контроллер идентификации осей транспортных средств независимо исследуется, разрабатывается и производится компанией Zhengzhou Hengliang Tech Co., Ltd.
Когда транспортное средство проезжает над датчиком идентификации осей, контроллер фиксирует изменения сигнала. После выборки, анализа и обработки он выводит характерные сигналы, соответствующие колесам транспортного средства. Этот контроллер поддерживает систему взвешивания в реализации таких функций, как классификация типов транспортных средств, статистика положения точек давления и работа в режиме свободного потока.
Оборудование обладает преимуществами высокой скорости, высокой точности, простоты эксплуатации, высокой стабильности и простоты обслуживания.

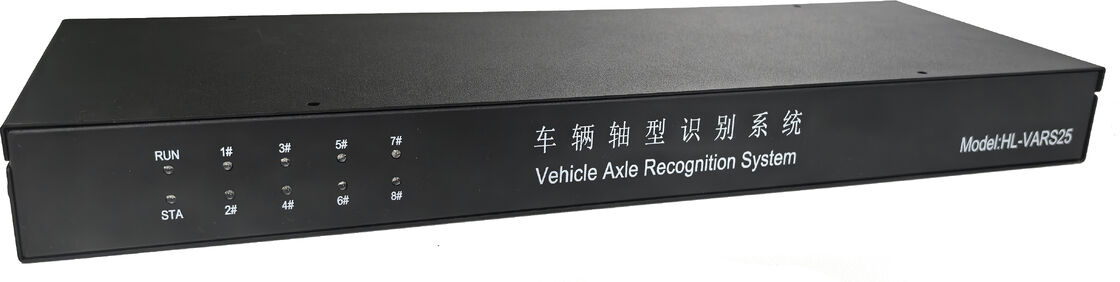

Рисунок 1-1 Вид оборудования спереди

Контроллер идентификации осей транспортных средств оснащен входными интерфейсами для до 8 каналов датчиков идентификации колес и осей, 1 интерфейсом связи CAN, 1 интерфейсом связи RS232, 1 интерфейсом связи RS485, 1 интерфейсом Ethernet, 2 цифровыми входными каналами, 2 цифровыми выходными каналами и выходным интерфейсом 5 В.

                                                                                                                                                          Рисунок 1-2 Вид оборудования сзади

Технические характеристики

Введение в функции

Основные функции системы идентификации осей транспортных средств: идентификация типов шин транспортных средств и активная передача характерных данных, таких как точки давления в шинах и типы шин, при проезде шин транспортных средств над датчиками идентификации колес и осей, для помощи системе взвешивания в определении типа транспортного средства.

Эта система идентификации осей транспортных средств поддерживает настройку множества параметров с помощью специализированного программного обеспечения для управления, включая настройку протокола связи системы и скорости передачи данных, установку пороговых значений срабатывания транспортных средств и включение или отключение всех точек обнаружения датчиков идентификации колес и осей, что эффективно повышает стабильность и гибкость системы.

Вывод данных и протокол

Интерфейсы связи системы идентификации осей транспортных средств по умолчанию: CAN, RS485 и RS232. Все кадры данных выводятся через эти три интерфейса, и система также принимает и анализирует данные с этих трех портов соответственно.

По умолчанию система идентификации осей транспортных средств периодически отправляет кадры рабочего состояния или кадры основной информации. После обнаружения проезда транспортного средства над датчиком идентификации осей оно автоматически отправляет кадры данных осей. Конкретный поток и формат кадра зависят от настроенного протокола связи.

Рисунок 6-1 Схематический чертеж соединения системы идентификации осей транспортных средств с весоизмерительным прибором
